一文看懂！HDI板一阶、二阶、三阶的核心区别（新手也能秒懂）
做PCB、采购、硬件工程师、工艺小伙伴，日常工作中经常被HDI阶数搞懵：
到底什么是一阶、二阶、三阶HDI？
是不是层数越多，阶数就越高？
怎么看图纸、看切片就能快速区分？
今天用通俗、无废话、干货版讲清楚，看完彻底告别混淆！
先记核心结论（全文重点）
HDI的“阶数”≠板的总层数
唯一判断标准：激光盲孔的积层压合次数、盲孔递进层数
✅ 一阶 = 1次激光积层盲孔
✅ 二阶 = 2次激光积层盲孔
✅ 三阶 = 3次激光积层盲孔
一、各阶HDI详细定义&叠层结构
1、一阶HDI（基础款）
标准叠构：1+N+1
仅做一次积层、一次激光钻孔，盲孔只连通表层 ↔ 相邻第二层。
👉 通孔为机械孔，无叠孔结构
常见叠层举例：
4层板：1+2+1
6层板：1+4+1
特点：工艺简单、成本低、良率高
适用场景：工控板、普通消费电子、BGA间距≥0.5mm的常规产品

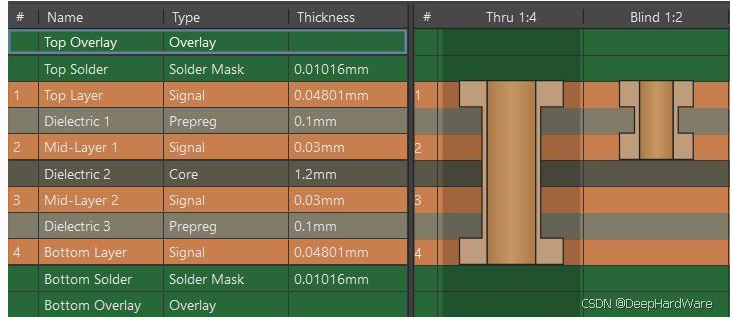

一阶HDI结构示意图
2、二阶HDI（进阶款）
标准叠构：2+N+2
两次积层、两次激光钻孔，盲孔可以递进至第三层。
👉 支持错孔、叠孔结构，布线密度大幅提升
常见叠层举例：
6层板：2+2+2
8层板：2+4+2
特点：密度高、性能稳定，是目前高端消费电子主流
适用场景：高端手机、平板、轻薄本、常规精密BGA板子（0.4mm间距）
二阶HDI结构示意图
3、三阶HDI（高阶款）
标准叠构：3+N+3
三次积层、三次激光钻孔，盲孔可递进至第四层。
👉 支持垂直叠孔、近乎任意层互连，布线极限拉满
常见叠层举例：
8层板：3+2+3
10层板：3+4+3
特点：工艺难度大、成本高、精度极高
适用场景：5G设备、AI算力板、高端旗舰芯片板（BGA间距≤0.3mm）
二、3种快速区分方法（实操够用）
1、看图纸叠构（最快）
🔹 一阶：1+N+1
🔹 二阶：2+N+2
🔹 三阶：3+N+3
2、看板件切片（最准）
🔹 一阶：只有L1-L2、最外层单层盲孔，无叠加
🔹 二阶：存在L1-L2、L2-L3两级盲孔，可错叠
🔹 三阶：L1-L2-L3-L4三级递进盲孔，垂直叠孔明显
3、看应用场景（辅助判断）
🔹 普通工控、低端数码 → 99%一阶
🔹 高端手机、便携数码 → 多为二阶
🔹 5G、AI、超精密芯片板 → 三阶高阶HDI
三、新手最容易踩的2个误区
❌ 误区1：层数越多，阶数越高
正解：层数和阶数无关！
同是6层板，既可以是一阶（1+4+1），也可以是二阶（2+2+2），核心看盲孔积层次数。
❌ 误区2：孔越多就是高阶HDI
正解：看的是独立激光积层次数，不是孔的总数量。
四、HDI阶数终极速查表（收藏备用）
|
阶数 |
积层/激光次数 |
标准叠构 |
盲孔范围 |
典型应用 |
|---|---|---|---|---|
|
一阶HDI |
1次 |
1+N+1 |
表层↔第2层 |
工控、普通消费电子 |
|
二阶HDI |
2次 |
2+N+2 |
表层↔第2、3层 |
高端手机、笔记本 |
|
三阶HDI |
3次 |
3+N+3 |
表层↔2、3、4层（叠孔互连） |
5G、AI、高端精密芯片板 |
结尾小结
简单一句话总结：
HDI阶数，看的是“激光盲孔压合层数”，不是总板层数。
一阶单层盲孔、二阶双层递进、三阶多层叠孔，对应从常规到精密的全场景需求。
后续工作中看图纸、对工艺、报价格，直接对照这篇内容，再也不会出错！
✨ 建议收藏转发，给身边做PCB、硬件、工艺的小伙伴备用！
