很多时候，我们习惯把PCB板材看作一块承载线路的物理基板。但在如今的高速数字电路与射频设计中，这种认知会带来隐患。 板材的选择，本质上是在选择一个电子元件，它直接决定了产品的电气性能、可制造性以及长期可靠性。 随着数据传输速率的提升，以及工作频率进入微波和毫米波频段，材料特性变得尤为重要。合适的材料，能够确保性能的稳定和生产预期，错误的材料则会加剧损耗、时序问题，引发不必要的风险。 随着数据速率不断攀升，信号频率已经全面进入微波甚至毫米波频段。在这个尺度下，材料特性已经成为影响系统表现的关键。选对材料，产品的性能表现和量产节奏都在预期之内；选错材料，则会被莫名其妙的损耗、时序漂移和各种隐性风险拖入泥潭。这种挑战，在网络通信硬件、5G/6G基础设施、汽车雷达以及航空航天射频系统中体现得尤为明显。 在使用芯板和PP材料时，必须严格遵守先进先出原则。 现代高频高速板材，绝不是被动的机械支撑体。它们的介电常数、损耗因子、热膨胀系数等物理参数，直接参与到系统的信号交互中。 想要做对材料选择，不能仅凭供应商的推介，而是必须依靠一套结构化的方法：基于经验证的数据、可重复的测试手段，以及严格符合IPC标准的文档体系。 如果没有这种严谨性， 仿真软件中的完美曲线与实际的硬件表现之间，就会出现难以解释的鸿沟。 在评估高速板材时，我们需要重点关注以下几个维度的特性： 芯板和PP有很多型号，在机械性能、热性能或电学的表现都有不同。 Dk决定了电磁能量在板材中的传播速度。低Dk材料能够支持更高的信号速度，减少传播延迟，并改善时序对齐，这对多通道串行接口和宽并行总线至关重要。
增强型FR-4： 高频下Dk变化明显，实际应用通常局限在3-10GHz左右，具体取决于材料等级
碳氢陶瓷复合材料： Dk变化更小，在10-30Ghz及以上频段能保持良好的时序特性。
PTFE及高性能材料（如松下M6、M7等）： 拥有卓越的Dk稳定性，是56G-PAM4、112G-PAM4及毫米波设计的首选。
大多数板材在X-Y平面与Z轴方向上的Dk是不同的。如果建模时直接套用手册上的通用Dk值，微带线、带状线、波导和谐振的仿真结果就会出现偏差。此外，Dk的测试必须严格对应IPC-4101/4103的细分规格表，并按照IPC-TM-650的要求进行测试。数据源的不一致是导致仿真与实测不符的最常见元凶。 为确保可追溯性和可靠性，必须对测试数据进行规范记录。 2. 损耗因子（Df）：信道覆盖距离的实际限制因素 若介电常数Dk定义信号传播速度，损耗因子则决定信号衰竭。 频率越高，介电损耗就越致命，它直接影响了通道长度、眼图张开度以及信噪比，在PAM4调制中尤为显著。 Df越大，插入损耗随频率和距离攀升得越快。从而缩短背板及高密度互连中的可用通道距离。在射频设计中，Df升高会降低品质因素（Q值）与辐射效率。 材料供应商通常在1Ghz或10Ghz频率下标注Df值。为保证对比的有效性，工程师必须确保数据采用完全一致的IPC-TM-650测试获得，非标准或专有测试技术可能产生误导性结构。 即使采用高性能介质材料，高频下的导体损耗仍然存在。趋肤效应迫使电流集中在铜材表层较薄的区域，而铜箔粗糙度则会增加有效路径长度和电阻，从而加剧衰减。 IPC-4562标准定义了铜箔等级，包括标准电解铜箔（ED）、低轮廓铜箔（VLP）、超低轮廓铜箔（HVLP）以及压延铜。相较于标准电解铜箔，VLP和HVLP铜箔会显著降低损耗。RA铜具有最平滑表面，常用于超低损耗及柔性应用场景。 超过2.4GHz，或者走线长度达到几十厘米时，表面处理工艺就会成为总损耗的重要贡献者。比如沉金（ENIG）工艺中的镍层射频导电性很差，会带来额外损耗；而OSP和沉银工艺由于保留了更平滑的铜面，对高速信号更友好。 高频系统常在高温、热循环、振动及环境应力条件下运行。因此，其电气性能必须有适当的散热和机械性能支撑。
Tg（玻璃化转变温度）： 保障树脂在高温下的状态稳定
Td（分解温度）： 决定板材能够承受无铅焊接的高温冲击
CTE（热膨胀系数） ：这是防范过孔疲劳和孔壁开裂的关键

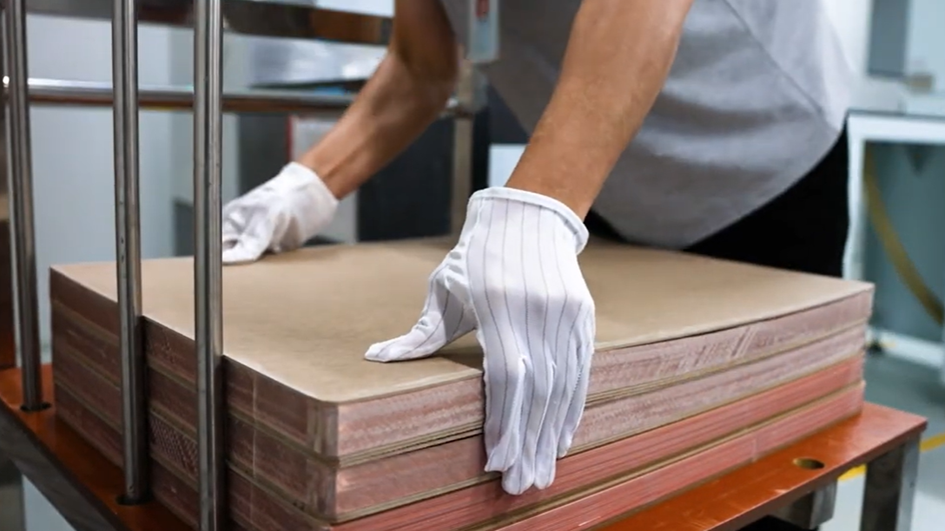

特别是在 混压结构 （比如把FR-4和PTFE压合在一起），CTE的匹配如果做不到极致，机械应力、时序漂移甚至分层问题就会在后期暴露 IPC-6012（刚性PCB）和IPC-6018（射频/微波PCB）定义了性能与验收标准。IPC-6018特别适用于对速度要求极高的设计，对介电均匀性和铜层附着力有更严格的要求。 高性能材料通常需要结合特殊工艺，若工厂缺乏处理特定层压板的经验，产品性能可能会因气孔、铜层粗糙、粘合不良或尺寸精度不稳定等问题而下降。 对聚四氟乙烯PTFE材料的处理要求尤为严苛，可能需要： 由于制造工艺直接影响介电层与导电层结构，它同时决定了可实现的电路速度与信号质量，因此必须在早期阶段与PCB制造商协调，确保设计模型中的性能能在实际生产中实现。 IPC-2221和IPC-2222标准提供了面向制造的设计指导，帮助将层压结构与工艺能力相匹配。 相较于标准FR-4，具备更优的介电常数Dk控制、更低的介质损耗因子Df及更高的玻璃化转变温度Tg。 典型应用： 适用于~2.5-10+Gbps的信号传输及~3-6GHz射频应用。 具有极低损耗与稳定的Dk；成本较高且加工复杂；受IPC-4103标准约束。 典型应用： 30-100+GHz射频、天线、雷达、超高速数字电路。 在低损耗与可制造性方面优于聚四氟乙烯（PTFE），特别适用于混压结构。 典型应用： 10-40Ghz射频及10-56Gbps数字通道。 专为25G、56G、112G及更高速率设计；低Df值，优异的热性能，兼容传统PCB工艺。 典型应用： 路由器、交换机、背板、高性能计算HPC系统。 目前在选型中有两个法规动态需要硬件工程师高度关注： 1. PFAS限制： 部分PTFE材料含有全氟烷基和多氟烷基物质（PFAS）。欧洲化学品管理局（ECHA）正拟在REACH法规下对其发起广泛限制，这可能直接切断某些PTFE材料的长期供应。 2. 十溴二苯乙烷风险： 部分Megtron配方中含有DBDPE，已被列为高度关注物质（SVHC）。 工程师应在设计初期核查材料声明并评估法规风险， 并与PCB工程团队合作，评估符合电气、热学及可靠性要求的合规层压板替代方案，从而防止项目因可避免的监管或采购中断而受影响。 在纸面上做选型很容易，但在实际工程中，介电厚度、库存和交期往往逼着你做权衡。减薄介电层能提升性能，但可能引发翘曲或击穿风险。此外，材料的供应情况往往倒逼我们采用混压结构。将材料需求与工厂实际库存匹配，不仅能缩短交期，更能避免工厂为了赶单而进行“计划外材料替换” - 这种行为往往是电气性能波动的罪魁祸首。。 清晰的文档记录，对于防止不同生产批次和供应商间的性能偏差至关重要。
适用验收标准（IPC-6012或IPC-6018）

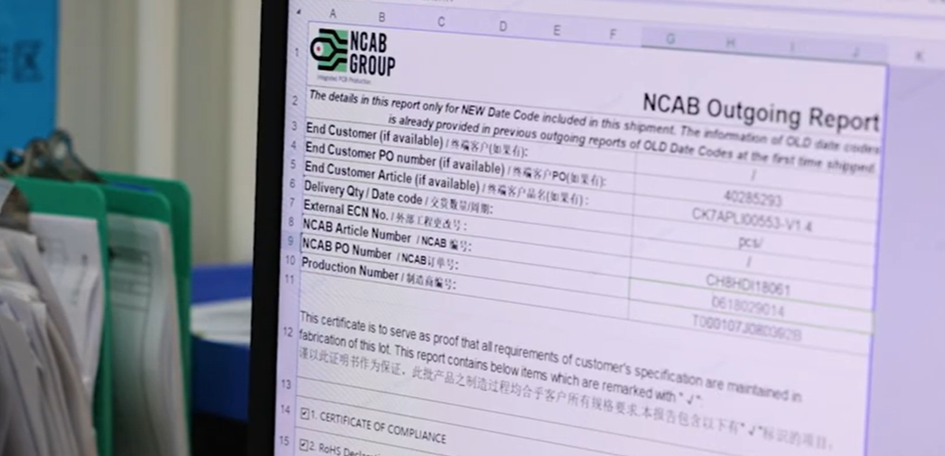

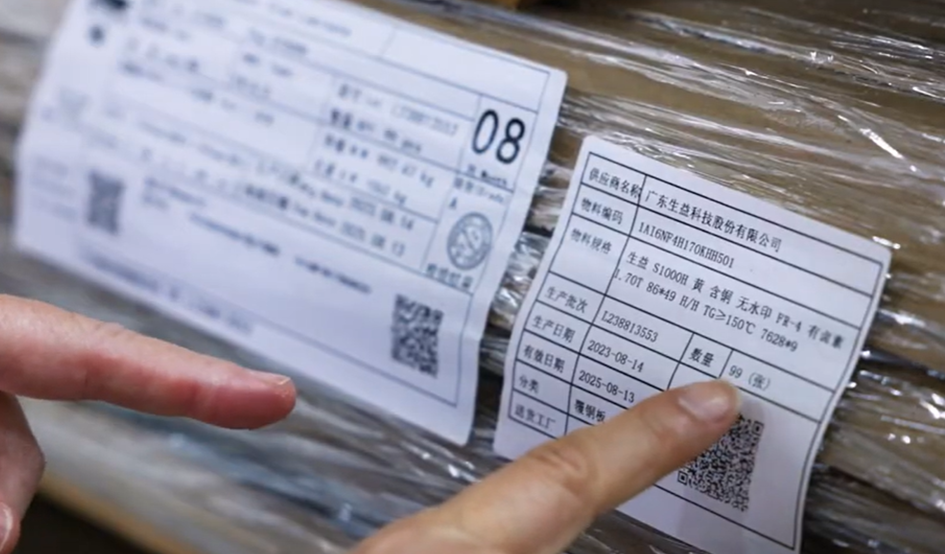

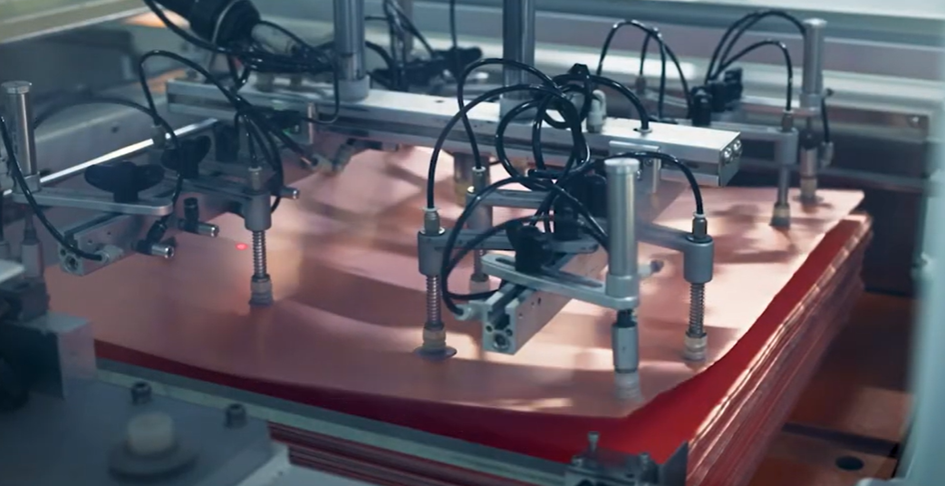

任何特殊处理、等离子处理、钻孔限制或层压工艺参数均须明确标注。 尽早与PCB制造商协作，可减少重新设计周期、避免材料不匹配，并加快投产速度。制造商能够验证叠层结构的可行性、依据库存推荐材料、确认可实现的阻抗公差，并在问题最终影响客户之前识别热膨胀系数（CTE）和钻孔风险。 所有材料入库均附有批次编号来确保可追溯性，并配有CoC。工厂会在将每批材料入库或投产前对其进行检验。 归根结底，在高速和射频设计中，板材选择没有“将就”的余地。随着频率的攀升和设计余量的压缩，介电性能、铜箔质量、表面处理和工艺管控，每一环都牵一发而动全身。 在项目初期就做出明智的材料决策，并找一个懂工艺、守标准的PCB合作伙伴死磕细节，才是实现预期性能、稳定量产的唯一捷径。 如果您正在为高速或射频项目的材料选型头疼，或者遇到过“仿真OK，实测挂”的问题，欢迎直接致电NCAB集团 0755-26890428 ，我们非常乐意为您提供技术支持。 我们仅使用国际公认的基础材料，任何区域性或未经严格验证的品牌均不在我们的认证清单内。 在入库或投产前，工厂必须对每一批材料进行来料检验 所有入库材料均带有批次编号以确保全程可追溯，并配有符合性证书CoC，同时严格执行芯板与PP材料的先进先出（FIFO）原则。
