OSP膜看起来正常，为什么焊接仍然不良？

OSP处理后的铜面通常保持均匀，看起来也未发现明显斑点、异常变色或膜面不均。

生产线主要过程参数（包括温度、时间、pH等）记录也未发现异常。

但到了组装端，仍可能出现不上锡、润湿不良或镀覆孔上锡率不足等问题。

遇到这种问题，你考虑怎么排查？

这类问题很容易陷入两种判断：

• PCB厂认为OSP外观和过程参数均正常，问题可能来自后续组装环节

• 组装厂发现可焊性异常时，又往往优先怀疑OSP保护膜状态

这就是现在很多现状：
板厂和SMT厂相互推诿扯皮。

这里提供一个更完整的判断思路：

OSP外观正常，只能说明没有发现明显的外观异常，
并不能单独证明膜厚及均匀性满足要求，
也不能证明经过焊接热过程后，OSP膜能够按照预期失效并暴露出具有良好可焊性的铜面。

OSP是在未覆盖阻焊的裸铜表面形成一层有机铜络合物膜，
用来保护清洁铜面，减少储存过程中的氧化。

到了组装焊接阶段，
这层膜需要在助焊剂和热过程作用下被有效清除或破坏，
使熔融焊料能够润湿并结合铜面。

一层合格的OSP膜要完成两个看起来相反的任务

储存时，它要阻挡水分和氧气
焊接时，它又不能妨碍助焊剂和焊料接触铜面

OSP膜呈透明状，OSP成膜后的铜面颜色还会受到前处理微蚀所形成的表面粗糙度影响。

不同微蚀体系、微蚀均匀性以及最终形成的铜面形貌，都可能影响目视颜色。

所以回到前面那个问题：
如果仅仅靠颜色判断膜层状态，本来就容易出现争议。

外观检查可以发现颜色过暗、严重不均或斑点等明显异常，
但局部膜厚不足或漏膜并不一定能够通过普通目视准确识别。

外观检查也很难回答三个更重要的问题：

• 局部膜厚是否合适？

• 膜层能否承受储存和后续热过程？

• 焊接时助焊剂能否将膜有效清除或破坏？

所以，“看起来正常”只是排除了部分显性缺陷，
并没有完成对可焊性的验证。

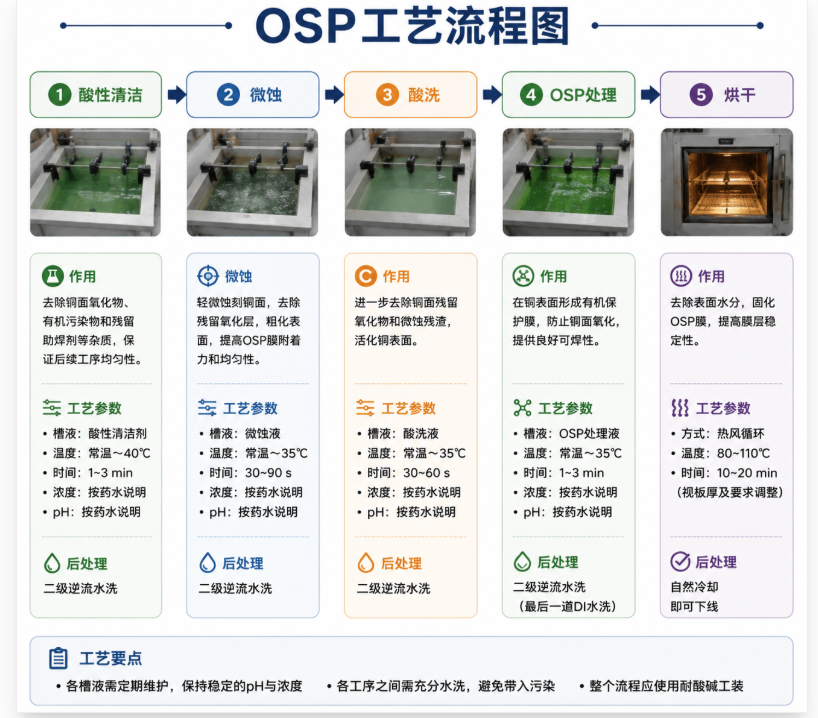

标准的OSP流程包括：
酸性清洁 → 微蚀 → 酸洗 → OSP处理 → 烘干

前面三步决定了OSP膜最终长在什么样的铜面上。

• 酸性清洁：去除铜面氧化物、指纹和油脂

• 微蚀：进一步去除残留氧化物，形成较均匀的微观粗糙表面

• 酸洗：清除微蚀后铜面的残留物

如果铜面仍有油污、氧化物或微蚀残留，
后续即使形成了一层颜色看似均匀的膜，
也可能存在局部成膜异常。

常见的如“前处理不良”和“微蚀不良、表面粗糙度不佳”，
都是OSP膜出现斑点或颜色不均的原因。

如果铜面存在轻微污染或残留，
即使尚未形成明显的外观异常，
也可能影响局部成膜，并在后续焊接时表现为润湿不良。

排查这类问题时，不能只看OSP槽。
清洁能力、微蚀量、微蚀均匀性、酸洗状态和各段水洗，
都应纳入检查。

OSP膜厚通常控制在亚微米级范围，
具体范围需依据药液体系、产品要求及供应商规范确定。

一般参考为0.2～0.5μm。

这里最容易出现的误区，是把膜层理解为“越厚，抗氧化保护越好”。

膜厚不足并不等于当下必然不上锡。
它首先削弱的是储存和热过程中的保护能力。

铜面在后续过程中发生氧化后，
才可能在焊接端表现为润湿不良。

膜厚需要在保护能力和可清除性之间取得平衡

但是存在一个问题：
OSP膜透明，而且小面积焊盘上的膜厚并不容易直接测量。

如果铜面本身存在高低差和较大的粗糙度，
还可能发生局部过薄。

这就解释了为什么生产记录中的pH、温度和时间都正常，
外观也正常，
局部焊盘仍可能出现可焊性差异。

制程参数只能间接反映成膜条件，
不能完全替代对膜厚均匀性和焊接结果的验证。

OSP成膜完成，并不代表膜层状态已经固定。

OSP槽后的第一道水洗需要关注pH。
水洗条件异常可能影响OSP膜稳定性。

这类问题很容易被忽略。
OSP主槽的参数可能完全正常，
异常却发生在后面的水洗段。

除了水洗pH，还要检查：
• 水洗水质
• 喷淋或滚轮状态
• 膜面是否受到污染或机械损伤

后段水洗轮或挡水滚轮污染、损坏，
也是膜面出现斑点或颜色不均的可能原因。

因此，排查OSP可焊性时，
工艺边界不能停在OSP槽出口。

OSP的最终目的，是让受保护的铜面保持可焊性，
直到组装完成。

所以我们的排查范围不能只停留在OSP生产端。

组装焊接端需要关注：

• 回流焊温度曲线

• 助焊剂活性和酸价

• 助焊剂涂覆方式

• 波峰焊温度

• 焊料波接触时间

• 焊料类型

实际案例：

镀覆孔上锡率不佳，最终并不是OSP膜出现异常，
而是焊接前助焊剂没有有效清除OSP膜，
焊料无法直接与新鲜铜面结合。

通过调整助焊剂涂覆量，使助焊剂进入孔内后，
最终完美解决镀覆孔上锡率问题。

如果OSP膜厚、外观和镀覆孔可焊性测试都没有异常，
PCB厂和组装厂继续各自只查自己的参数，
这就是我们常说的相互推诿扯皮。

这时候如何破局？
可以把“OSP膜在实际焊接条件下能否被助焊剂有效清除或破坏”
作为双方共同验证的界面。

第一步：定位异常位置

不要只看整板颜色。
确认异常发生在焊盘、孔内还是局部区域，
比较不同位置和不同批次。
异常位置不同，指向的工艺路径也不同。

第二步：倒查成膜前的铜面

核对酸性清洁、微蚀量与均匀性、酸洗和水洗状态，
确认OSP膜是否形成在洁净、均匀的铜面上。

第三步：检查膜层形成和后续状态

结合槽液pH、浓度、温度、时间、后水洗
以及产品经历的储存和热过程，
判断膜厚不足、局部过薄或膜层过厚的可能性。

第四步：用实际焊接条件验证

检查回流曲线或波峰焊条件、助焊剂活性与涂覆量，
尤其要确认助焊剂能否到达镀覆孔和细小焊盘，
并有效清除或破坏OSP膜。

OSP膜看起来正常却焊接不良，并不矛盾。

这是一条连续的工艺链。
任何一个环节发生变化，
都可能把问题留到焊接时才暴露。

下一次再遇到“OSP外观正常，但焊接不上锡”

与其先争论责任属于PCB厂还是组装厂
不如先确认三件事：

① 成膜前的铜面是否清洁？
② 膜层是否处于合适状态？
③ 焊接时保护膜有没有被有效清除或破坏？
