PCB 表面处理该选沉金还是喷锡？

PCB 表面处理是电路板制造中保护裸露铜面不被氧化、同时提供可靠焊接界面的关键工序。沉金（ENIG）和喷锡（HASL）是业界最主流的两种选择，但它们的工艺原理、性能特征和适用场景有着本质差异。选错了轻则焊接不良、返修率飙升，重则影响产品长期可靠性。

一、两种工艺的本质原理

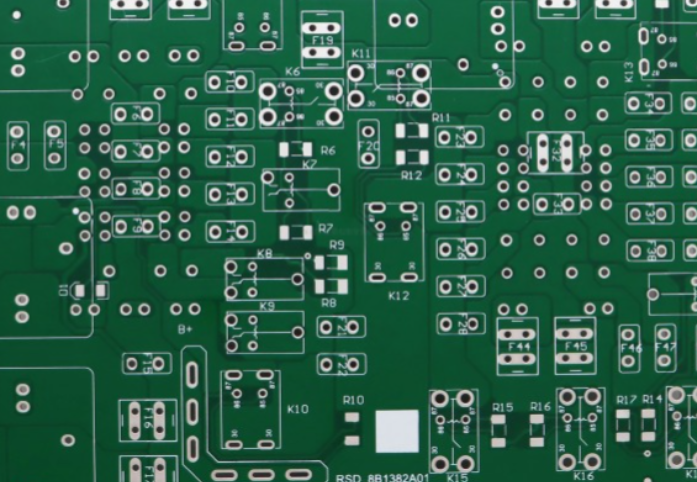

喷锡是一种物理/热工艺——将 PCB 浸入熔融的锡合金焊料中，取出后用高温热风刀吹去多余焊料，在焊盘表面留下一层锡合金涂层。

喷锡工艺流程：   裸铜焊盘 → 涂助焊剂 → 浸入熔融锡炉（~260℃）  → 取出 → 热风刀吹平 → 形成锡合金涂层   表面成分：锡合金（SnPb 或无铅 SnCu/SnAgCu）  涂层厚度：1~40 μm（平均 2~4 μm）  工艺温度：≥250℃（高温冲击）

沉金是一种化学沉积工艺——先在裸铜焊盘上通过化学置换反应沉积一层镍（作为铜与金之间的扩散阻挡层），再通过置换反应沉积一层极薄的金（保护镍层不被氧化）。

沉金工艺流程：   裸铜焊盘 → 前处理（微蚀+活化）  → 化学镀镍（85~90℃，pH 4.6~5.2）  → 浸金（80~90℃，置换反应）  → 清洗烘干   表面结构：  ┌──────────────┐  │ 金层（Au）    │ ← 0.05~0.15 μm（极薄，防氧化）  ├──────────────┤  │ 镍层（Ni-P）  │ ← 3~6 μm（扩散阻挡+焊接基底）  ├──────────────┤  │ 铜焊盘（Cu）  │ ← PCB 基材  └──────────────┘   工艺温度：<100℃（低温工艺，无热冲击）

二、核心性能全面对比

平整度差异的直观影响： 沉金表面（化学沉积）：  ━━━━━━━━━━━━━━━━━━  ← 像镜面一样平整  · BGA 焊球能均匀贴合  · 细引脚元件不会桥连 喷锡表面（热风整平）：  ～╭──╮～～╭──╮～～～  ← 有半月形凸起  · 细间距引脚容易”踩”在锡瘤上 → 桥连短路  · BGA 焊球贴合不均匀 → 虚焊

喷锡工艺对控制镀层厚度和焊盘图形较困难，平整性不好，不推荐细间距器件设计的 PCB 采用该工艺。

喷锡的锡层较厚（1~40 μm），焊点机械强度高，焊接性能优异。 沉金的金层在焊接时会快速溶解到焊料中，实际焊接发生在镍层表面——镍层如果工艺控制不好，可能出现"黑镍"（Black Pad）问题，导致焊点脆性断裂。

金是惰性金属，在空气中几乎不氧化。沉金板的金层虽然极薄（0.05~0.15 μm），但足以保护下方的镍层在 12 个月甚至更长时间内保持良好的可焊性。 喷锡板的锡层暴露在空气中会逐渐氧化，存放时间越长，焊接性越差。

喷锡需要将 PCB 浸入 260℃ 以上的熔融锡炉中，巨大的温差会对 PCB 产生热冲击，可能导致薄板翘曲变形。因此不推荐厚度 ≤0.8mm 的 PCB 采用喷锡工艺。 沉金是纯化学工艺，全程在低温下完成，对 PCB 零热冲击。

沉金成本高于喷锡 30%~50% 甚至更多，主要因为使用了贵金属金，且工艺流程更复杂（需要化学镀镍+浸金多道工序）。

三、各自的"致命缺陷"

黑焊盘失效机理：   正常镍层结构：  ┌──────────────┐  │ 金层（Au）    │  ├──────────────┤  │ 镍层（Ni-P）  │ ← 磷含量均匀，结构致密  ├──────────────┤  │ 铜焊盘（Cu）  │  └──────────────┘   黑焊盘缺陷：  ┌──────────────┐  │ 金层（Au）    │ ← 金层完好，外观正常  ├──────────────┤  │ 镍层（Ni-P）  │ ← 镍层过度腐蚀！  │ ▓▓░░▓▓░░▓▓  │   磷富集 → 晶界腐蚀  ├──────────────┤   形成”黑色海绵状”结构  │ 铜焊盘（Cu）  │   焊点脆性断裂  └──────────────┘   原因：  · 化学镀镍液中磷含量控制不当  · 浸金前镍层被过度腐蚀  · 镍层表面形成富磷层 → 晶界氧化 → 焊点脆化   后果：  · 外观完全正常（金层覆盖，看不出问题）  · 焊接后 BGA 焊点脆性断裂 → 开路失效  · 不良率约 <0.5%，但一旦发生极难排查

喷锡的两大固有问题： 问题1：平整度差  · 焊盘表面形成半月形弧面（锡的表面张力）  · 大焊盘与小焊盘之间锡层厚度差异大  · 细间距元件（<0.5mm pitch）容易桥连短路 问题2：高温热冲击  · 锡炉温度 ≥260℃  · PCB 经历剧烈热循环 → 翘曲变形  · 薄板（≤0.8mm）尤其严重  · 可能损伤热敏元器件

四、适用场景决策矩阵

五、混合工艺——"鱼和熊掌兼得"

在实际工程中，很多 PCB 会同时使用两种（甚至多种）表面处理工艺，在不同区域发挥各自优势：

混合表面处理方案： 方案1：沉金 + 电镀硬金  · 主体区域：沉金（ENIG）→ 保证焊接性和平整度  · 金手指区域：电镀硬金 → 保证耐磨性和插拔寿命 方案2：沉金 + 喷锡  · BGA/细间距区域：沉金 → 保证平整度  · 大焊盘/通孔区域：喷锡 → 降低成本 方案3：沉金 + OSP  · 关键器件区域：沉金 → 保证可靠性  · 普通区域：OSP → 进一步降本   注意：混合工艺需要板厂支持选择性表面处理  成本介于两种工艺之间

六、选型决策流程图

PCB 表面处理选型决策流程： 开始  │  ├─ 有 BGA / CSP / 细间距元件（≤0.5mm pitch）？  │   ├─ 是 → 沉金（ENIG）  │   └─ 否 ↓  │  ├─ 有高频高速信号（>5GHz）？  │   ├─ 是 → 沉金（ENIG）或沉银  │   └─ 否 ↓  │  ├─ 需要长期库存（>6个月）？  │   ├─ 是 → 沉金（ENIG）  │   └─ 否 ↓  │  ├─ 板厚 ≤0.8mm（薄板）？  │   ├─ 是 → 沉金（ENIG）（避免喷锡热冲击）  │   └─ 否 ↓  │  ├─ 需要打金线键合？  │   ├─ 是 → 沉金（ENIG）或 ENEPIG  │   └─ 否 ↓  │  ├─ 成本是否为首要考量？  │   ├─ 是 → 喷锡（HASL）  │   └─ 否 ↓  │  ├─ 有通孔元件 / 大焊盘 / 需要高焊点强度？  │   ├─ 是 → 喷锡（HASL）  │   └─ 否 ↓  │  └─ 默认选择：沉金（ENIG）     （综合性能最优，适用面最广）

📌 总结：沉金（ENIG）和喷锡（HASL）的本质区别在于——沉金是化学沉积的镍金薄层（金层仅 0.050.15μm），表面极平整（≤0.1μm）、抗氧化极强（储存 >12 个月）、工艺温度低（无热冲击），但成本高（约为喷锡的 23 倍），且存在"黑焊盘"风险；喷锡是物理热浸的锡合金厚层（140μm），成本最低、焊点机械强度高、通孔上锡效果好，但平整度差（515μm 起伏）、易氧化（储存仅 3~6 个月）、高温工艺可能导致薄板翘曲。选型的核心逻辑是：有 BGA/细间距/高频/长期库存/薄板需求 → 沉金；纯成本驱动/大间距/通孔元件多/大批量 → 喷锡。在实际工程中，也可以在同一块 PCB 上混合使用两种工艺（如 BGA 区域沉金、外围电路喷锡），兼顾性能与成本。

沉金是给 PCB 穿上"西装"（平整、体面、耐存放，但贵），喷锡是给 PCB 穿上"工装"（结实、便宜、耐操，但粗糙）——穿西装适合出席"高端场合"（BGA、细间距、高频信号），穿工装适合"干活搬砖"（电源板、工控板、大批量消费电子）；如果你的板子既要"出席高端场合"又要"干活搬砖"，那就"上半身西装、下半身工装"（混合工艺）——不同区域穿不同的衣服，各取所长。
